说起芯片这事儿，大家都绕不开摩尔定律，那玩意儿从1965年提出来后，帮着半导体行业狂奔了半个多世纪。可现在，硅基芯片缩到1纳米以下，物理极限卡得死死的，性能提升越来越费劲。
就在这当口，复旦大学的一帮人憋了大招，搞出全球首个基于二维材料的芯片，直接用原子厚的二硫化钼顶上，集成5900个晶体管，还跑起了32位RISC-V指令集。这不光是技术突破，更像给摩尔定律续了命，打开后硅时代的大门。
2025年4月2日，这成果登上《自然》杂志，全球半导体圈子炸了锅。中国团队没跟风堆叠3D硅，而是直奔二维材料，良率高达99.77%，集成度比之前纪录高50倍。
简单说，这芯片薄得像张纸，却能干传统硅的活儿，低功耗场景下潜力巨大。想想物联网、脑机接口那些地方，功耗降到千分之一，电池续航直接起飞。
复旦这步棋，走得稳当又聪明，绕开光刻机瓶颈，用化学气相沉积长出原子级薄膜，再配上机器学习优化接口，硬是把二维从实验室拉到系统级。
国际上，美国DARPA刚砸22亿美元搞原子级制造，欧盟也加码石墨烯项目，中国这边直接出成果，抢了先机。说白了，这不是科幻，是实打实的工程迭代，预示着芯片从“雕石头”变成“长豆腐皮”。
无极芯片：原子厚度的计算心脏
复旦团队的“无极”芯片，核心就是二硫化钼这材料。单层MoS2只有0.7纳米厚，电子迁移率高，开关速度快，适合低功耗逻辑电路。团队花了五年，从单管到阵列，再到全芯片集成，2025年4月终于落地。

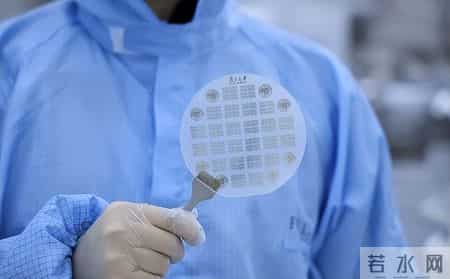

芯片尺寸6mm×6mm，在4英寸蓝宝石基板上一次做24个，顶栅场效应晶体管结构，源漏极用石墨烯和金电极。关键是掺杂难题，以前二维材料没法均匀掺杂杂质，影响性能，他们用原子级界面调控，加上AI算法分析电学参数，优化出最佳方案。

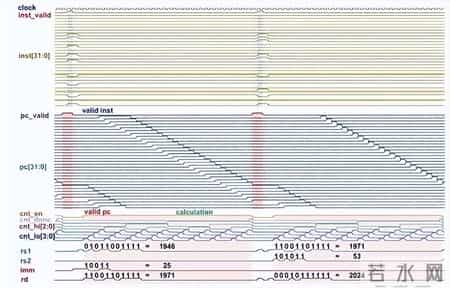

结果呢，5900个晶体管全活，跑RV32I指令集，1kHz主频下串行执行加法、跳转这些基本运算。良率99.77%，远超之前二维芯片的10%徘徊线。集成度上，以前纪录才115个晶体管，这回直接翻51倍，25个逻辑门里18个稳稳驱动计算任务。

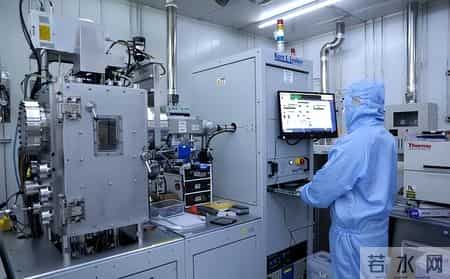

工艺上，70%借成熟半导体流程，像原子层沉积和金属布线，30%是黑科技，比如自适应机器学习实时调参。说实话，这设计接地气，没全盘推倒重来，而是混搭新旧，工业化门槛低。
复旦集成芯片与系统重点实验室的周鹏教授和包文中研究员领衔，结合开源RISC-V，简化指令，避开复杂浮点运算，直奔实用。测试数据亮眼，功耗低到微瓦级，适合边缘计算。
全球首款系统级二维逻辑芯片，不是吹牛，这步直接验证了MoS2替代硅的可行性。想想看，传统硅堆到3纳米还得纠缠量子隧道效应，二维直接原子级起步，散热、柔性都占优。
后续，他们已开发缺陷检测系统，激光扫描晶圆，剔除微米裂纹，为量产铺路。市场潜力大，智能传感器领域，百亿级规模唾手可得。中国半导体不光追赶，还在弯道超车，这芯片就是活证据。
破晓闪存：速度飙到皮秒级的存储革命
无极芯片刚出，复旦没停步，4月后直奔存储方向，10月8日又扔出重磅：全球首颗二维-硅基混合架构闪存芯片“长缨CY-01”。基于他们早先的“破晓PoX”二维闪存原型，速度达400皮秒，比传统NAND快100万倍。
PoX器件用MoS2通道，浮栅结构，编程擦除只需20纳秒，能量0.644皮焦每比特，良率94.34%。这不是小打小闹，是全功能NOR闪存阵列，百比特容量，集成到标准CMOS控制器上。高密度单片互连技术，让二维存储电路和硅基逻辑无缝对接，避开直接堆叠的界面问题。
团队先分开造：二维部分用晶圆级工艺长MoS2薄膜，硅部分走成熟线，然后键合。结果，芯片跑5MHz，操作循环超百万次，耐久性强。复旦集成电路与微纳电子创新学院的刘春森研究员参与，跨平台设计，建立兼容验证方法，后续其他二维器件都能借鉴。
产业落地快，他们计划建实验基地，和机构合作工程化。想想存储瓶颈，传统闪存缩到10纳米就卡壳，漏电流大、速度慢，二维直接原子通道，隧穿效应控得住。低功耗场景，手机、穿戴设备续航翻倍。
国际上，Intel和Samsung还在纠结3D堆叠，复旦这混合路子，成本低、兼容好，等于给现有生产线加插件。军事应用上，美国那边FPGA用MoS2做军用芯片，中国这步也严谨推进，聚焦低功耗高可靠。总之，这闪存不光快，还稳，能量效率高，预示存储从体积战转向原子战。
射频系统与产业链的加速对接
9月17日，复旦再推全球首款全集成二维射频系统，基于MoS2的微波发射机晶圆，4英寸规模。原子界面低损耗传输，加上晶圆级工艺，打通材料到电路全链条。建模精确，电路设计兼容商用标准，射频性能达GHz级，适合5G基站、雷达那些高频低噪场景。
团队用成熟工艺优化，AI辅助器件参数，损耗降到分贝级。更新到11月，产业合作热络，企业洽谈中试线，产能从Kb冲Mb。复旦和绍芯实验室联手，建联合体，验证投产。
全球看，美国DARPA原子级计划烧钱22亿，欧盟石墨烯旗舰加预算，中国直接成果转化，抢市场先机。二维芯片主频虽千赫兹起步，但低功耗场景无敌，物联网百亿市场开门红。脑机接口、柔性电子，这些新兴领域，二维柔韧性强，弯曲不坏。
团队迭代快，11月已优化封装，热压封入薄膜，耐弯测试过关。政策上，国家基金倾斜，科技部领军人才支持周鹏他们。说接地气的话，这技术不是天上掉的，是五年磨一剑，数据堆出来的。
国际竞争中，中国不卷尺寸，卷效率，二维路径避开光刻垄断。未来3-5年，规模化指日可待，芯片从硅博物馆件变日常货。军事国际上，美欧日加码，但合作空间大，标准统一利好全球链。
二维芯片打开后摩尔窗口，复旦成果串起材料-工艺-系统链。无极验证逻辑，长缨搞定存储，射频拓宽应用，集成度、良率双升。挑战还有，掺杂均匀性、规模放大，但AI优化已见效。产业上，预计2026年中试投产，传感器功耗降千倍，市场从边缘计算切入。
全球半导体规则变，硅基3纳米绞脑汁，二维原子级起步，这事儿像修路，硅基堵车，二维开新道，费劲但长远。创新不靠砸钱，靠工程思维，复旦模式可复制。展望，量子计算借力二维，半导体重塑规则。总之，这突破实诚，数据说话，摩尔定律死局？不存在的。
