外墙1~3层干挂石材专项施工方案（模版）

　　干挂石材

　　干挂石材

　　干挂石材

　　编制： [您的姓名/部门]

　　审核：[审核人]

　　批准：[批准人]

　　日期：年 月 日

　　一、 工程概况

　　1. 工程名称： [项目名称]

　　2. 建设单位： [开发商名称]

　　3. 设计单位： [设计院名称]

　　4. 监理单位： [监理公司名称]

　　5. 施工单位： [您的公司名称]

　　6. 工程地点： [项目具体地址]

　　7. 施工范围： 本工程1~3层外墙干挂石材幕墙的设计（深化）、供应及安装。

　　8. 主要特征：

　　 · 建筑高度： 约 [具体高度，如15米]。

　　 · 石材种类： [例如：25mm厚花岗岩“黄金麻”]。

　　 · 龙骨系统： [例如：热镀锌钢龙骨或铝合金龙骨]。

　　 · 挂接方式： [例如：短槽式（侧切式）或背栓式]。

　　 · 保温层： [如有，注明保温材料种类和厚度，如50mm厚岩棉板]。

　　二、 编制依据

　　1. 《建筑装饰装修工程质量验收标准》（GB 50210）

　　2. 《金属与石材幕墙工程技术规范》（JGJ 133）

　　3. 《建筑工程施工质量验收统一标准》（GB 50300）

　　4. 《建筑抗震设计规范》（GB 50011）

　　5. 《建筑设计防火规范》（GB 50016）

　　6. 本项目施工合同、施工图纸及设计变更文件。

　　7. 国家及地方现行的相关法律、法规及标准。

　　三、 施工准备

　　1. 技术准备：

　　 · 组织技术人员熟悉和审查施工图纸，进行图纸会审。

　　 · 编制详细的材料计划、劳动力计划和机具计划。

　　 · 对施工人员进行详细的技术、安全交底。

　　 · 进行测量放线方案的制定。

　　2. 材料准备：

　　 · 石材： 规格、厚度、颜色、纹理应符合设计要求，并提供出厂合格证及检测报告。石材应进行六面防护处理。

　　 · 龙骨： 热镀锌钢材或铝合金型材，规格尺寸符合设计，镀锌层厚度达标。

　　 · 挂件： 不锈钢挂件（如304或316不锈钢），材质证明齐全。

　　 · 密封材料： 中性硅酮耐候密封胶，颜色与石材协调，并提供相容性及污染性报告。

　　 · 保温材料、化学锚栓、膨胀螺栓等均需符合设计及规范要求。

　　 · 所有材料进场后需报监理验收，并按规定进行抽样复检。

　　3. 机具准备：

　　 · 测量工具： 全站仪、经纬仪、水准仪、激光铅垂仪、钢卷尺、水平尺等。

　　 · 施工机械： 电动葫芦/小型塔吊（用于垂直运输）、冲击电钻、电锤、角磨机、云石锯、电焊机、台钻等。

　　 · 安全设备： 符合要求的双排钢管脚手架、安全帽、安全带、安全网等。

　　4. 劳动力准备：

　　 · 组织专业的石材幕墙施工队伍，电工、焊工等特殊工种必须持证上岗。

　　四、 主要施工方法及技术措施

　　（一）施工工艺流程

　　测量放线 → 预埋件检查与后置埋板安装 → 竖向主龙骨安装 → 横向次龙骨安装 → （保温层安装）→ 石材面板安装 → 注密封胶 → 清理验收。

　　（二）操作要点

　　1. 测量放线：

　　 · 以主体结构轴线为基准，使用经纬仪、水准仪等将幕墙的控制线、水平标高线、分格线精确引测到结构墙体上。

　　 · 首先弹出竖向主龙骨的中心线，然后弹出横向次龙骨的安装位置线。

　　 · 必须进行多次复核，确保准确性。

　　2. 后置埋板安装：

　　 · 检查预埋件位置是否准确，如有偏差或遗漏，采用后置埋板补救。

　　 · 根据放线位置钻孔，清孔后安装化学锚栓，将钢垫板固定牢固。确保锚栓的拉拔力满足设计要求。

　　3. 龙骨安装：

　　 · 主龙骨安装： 先安装角码，再将竖向主龙骨与角码可靠连接。安装时通过挂线调整龙骨的垂直度和平整度。

　　 · 次龙骨安装： 根据水平分格线安装横向次龙骨，确保其水平度。次龙骨与主龙骨采用螺栓或焊接连接（焊接后需做好防锈处理）。

　　 · 质量控制： 整个龙骨框架安装完成后，需全面检查其垂直度、平整度、直线度和间距，误差必须控制在规范允许范围内（如JGJ 133规定）。

　　4. 保温层安装（如有）：

　　 · 在龙骨安装验收合格后，将保温材料（如岩棉板）紧密铺贴于基层墙体上，并用专用锚栓固定。接缝处应严密。

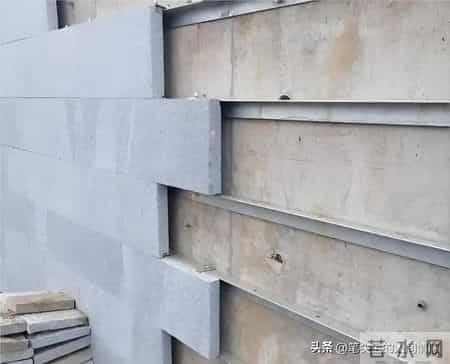

　　5. 石材面板安装：

　　 · 挂接方式（以短槽式为例）：

　　 · 在石材上下边开短槽，槽深度和长度需符合规范。

　　 · 将不锈钢托板（下挂件）固定在横向龙骨上。

　　 · 从下往上安装石材，将石材下端的槽口卡入托板，上端则用不锈钢挑板（上挂件）进行连接固定，并在挂件与槽口间填充环氧树脂胶。

　　 · 质量控制：

　　 · 安装时拉通线控制石材的垂直度、水平度和缝宽。

　　 · 板缝宽度均匀一致，符合设计要求，通常为6-8mm。

　　 · 及时用靠尺检查平整度。

　　6. 注密封胶：

　　 · 石材安装完成后，进行嵌缝处理。

　　 · 先用泡沫棒填充板缝至一定深度（约为缝宽的1/2），留出注胶空间。

　　 · 在石材板缝两侧贴美纹纸，防止污染。

　　 · 由专业注胶工均匀、饱满地注入耐候密封胶，胶缝应光滑顺直，无气泡、断点。

　　 · 在胶固化前撕去美纹纸。

　　7. 清洗与保护：

　　 · 施工完成后，用专用石材清洗剂彻底清洗墙面，严禁使用强酸强碱。

　　 · 在易受碰撞的部位设置临时保护措施。

　　五、 质量保证措施

　　1. 严格执行“三检制”（自检、互检、交接检）。

　　2. 所有进场材料必须有合格证和复试报告。

　　3. 测量放线必须由专人负责，并进行复核。

　　4. 关键工序（如龙骨安装、石材挂接、打胶）必须进行隐蔽工程验收，验收合格后方可进入下道工序。

　　5. 制定质量标准，明确允许偏差，并制作样板墙引路。

　　六、 安全文明施工措施

　　1. 脚手架安全： 脚手架搭设必须牢固，满铺脚手板，设置安全网和挡脚板。使用前需经安全部门验收。

　　2. 高空作业： 施工人员必须佩戴安全帽、安全带，并穿防滑鞋。禁止上下交叉作业。

　　3. 用电安全： 严格执行“一机、一闸、一漏保”，电线不得乱拉乱接。

　　4. 动火作业： 电焊作业需办理动火证，配备看火人和灭火器材。

　　5. 材料堆放： 石材应堆放整齐，设置警示区。废料及时清理。

　　6. 环境保护： 控制施工噪音、粉尘。密封胶罐等化学废弃物应分类回收。

　　七、 季节性施工措施

　　1. 雨季施工： 关注天气预报，雨天停止室外作业。对电机具、材料进行防雨遮盖。

　　2. 大风天气： 遇6级以上大风，停止高空作业。

　　3. 冬季施工： 当环境温度低于5℃时，注胶作业应采取保温措施，确保胶的固化质量。

　　八、 附录

　　1. 石材幕墙排版图（示意图）

　　2. 龙骨布置图（示意图）

　　3. 节点大样图（示意图）

　　（请在此处附上相关图纸）

　　· 图1：石材排版示意图

　　· 图2：干挂石材节点大样图

　　（节点大样示意图）

　　请注意： 本方案是一个通用框架。在实际应用中，您必须根据具体项目的结构计算书、详细的施工图纸和当地建设行政主管部门的要求进行填充和细化，特别是关于龙骨规格、锚栓型号、保温做法等关键参数。方案最终需经监理和建设单位审批后方可实施。
